起重机力矩限制解决方案

系统简述：

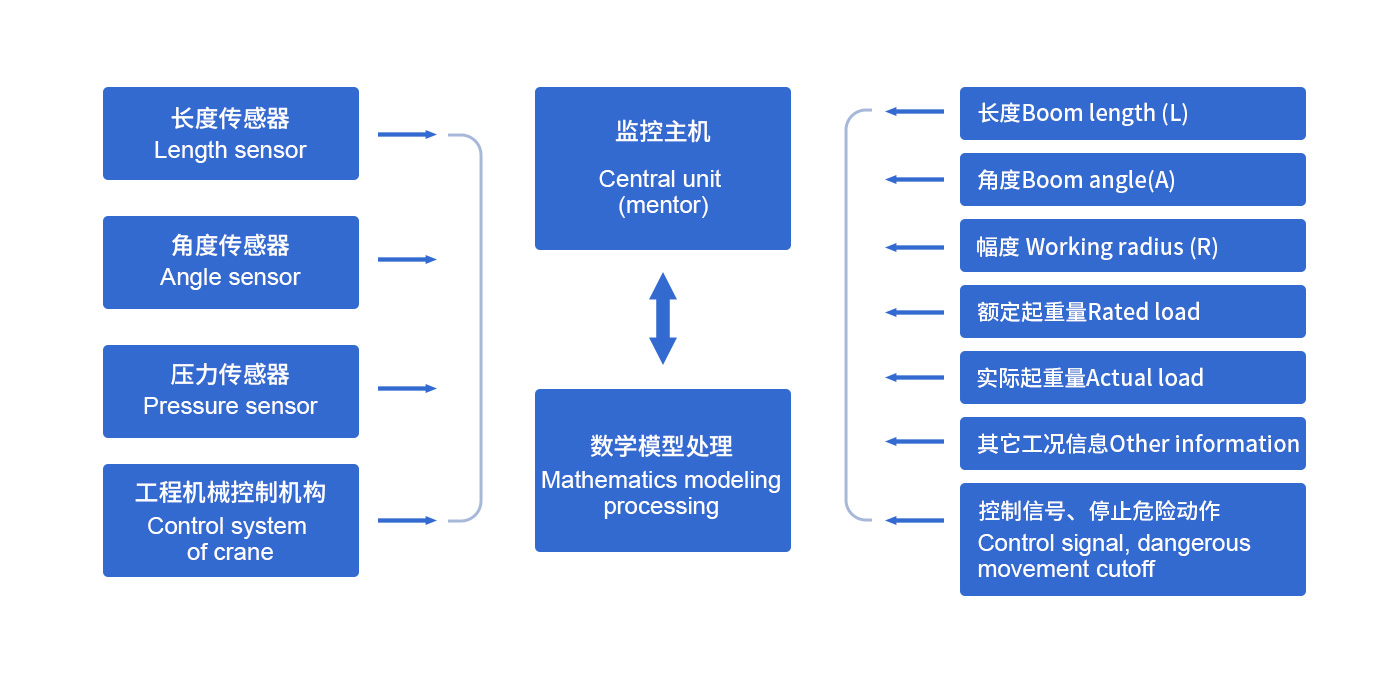

迈新力矩限制系统通过压力、长度、角度以及其他状态检测器，实时采集起重机的工作状态参数。经处理后精确判定起重机是否处于安全工作范围之内，并在液晶显示器上用文字/图形直观真实地显示出起重机的实际工况参数：起重机臂长（长度L）、仰角（角度A）、工作半径（幅度R）、额定起重量（MW）、实际起重量（AW）、力矩百分比（P），为起重机操作人员全面了解起重机的工作状态提供了极大的方便。当起重机大于90%额定力矩时，系统便及时地发出预警信号；到达设定报警值时，发出报警信号，并通过起重机控制机构，快速切断起重机向危险方向的动作，限制起重机只能向安全方向动作，直到解除危险状态。迈新力矩限制系统为微电脑控制，采用模块化结构，在准确性、安全可靠性、系统可操作性、调试方法和标准化等方面均有重大的改进。特别是安装调试全部采用自身面板按键操作、图形或文字显示提示，调试简单直观，界面友好。

监控主界面说明如下:

1. 绿色区域表示额定力矩在0%～90%时对应的幅度区域

2. 黄色区域表示额定力矩在90%～99.9%时对应的幅度区域

3. 红色区域表示额定力矩超出99.9%时的幅度区域

4. 当进度条到绿色区域与黄色区域交界处时，力限器断续蜂鸣，当进度条移动到黄色区域与红色区域界处时，力限器持续蜂鸣并切断危险方向动作。

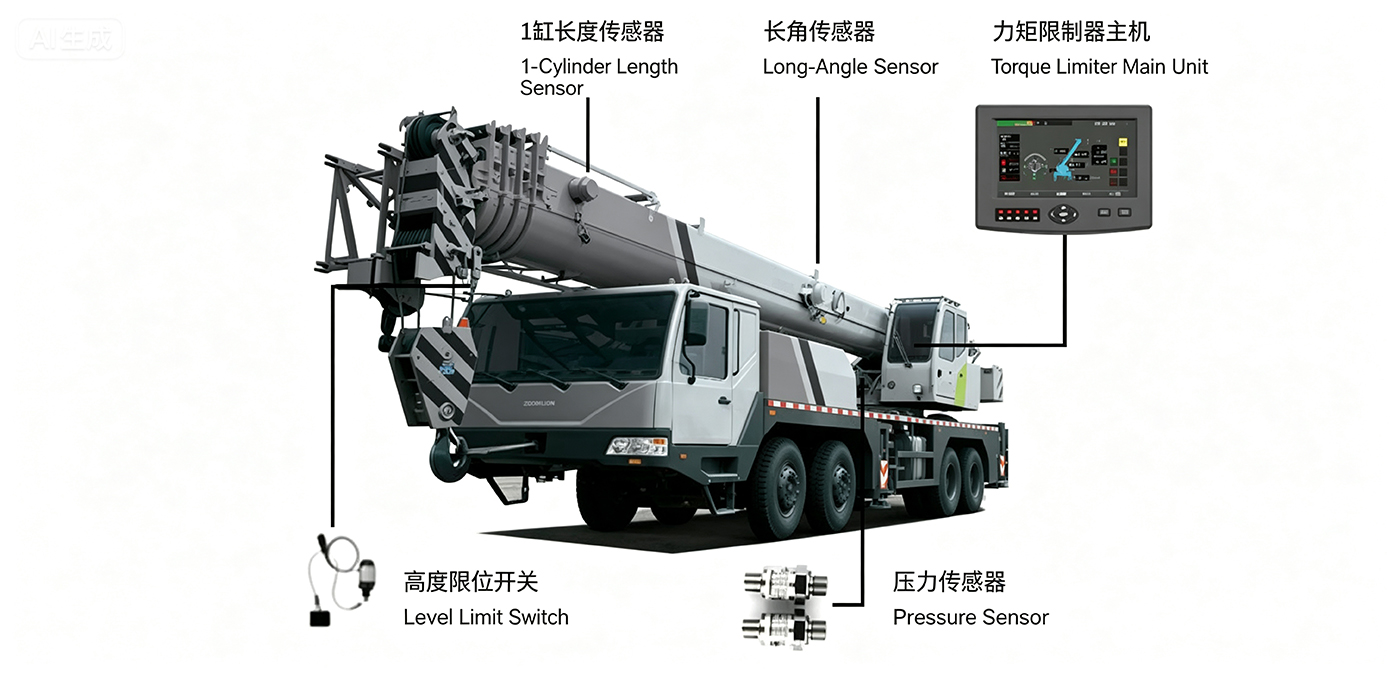

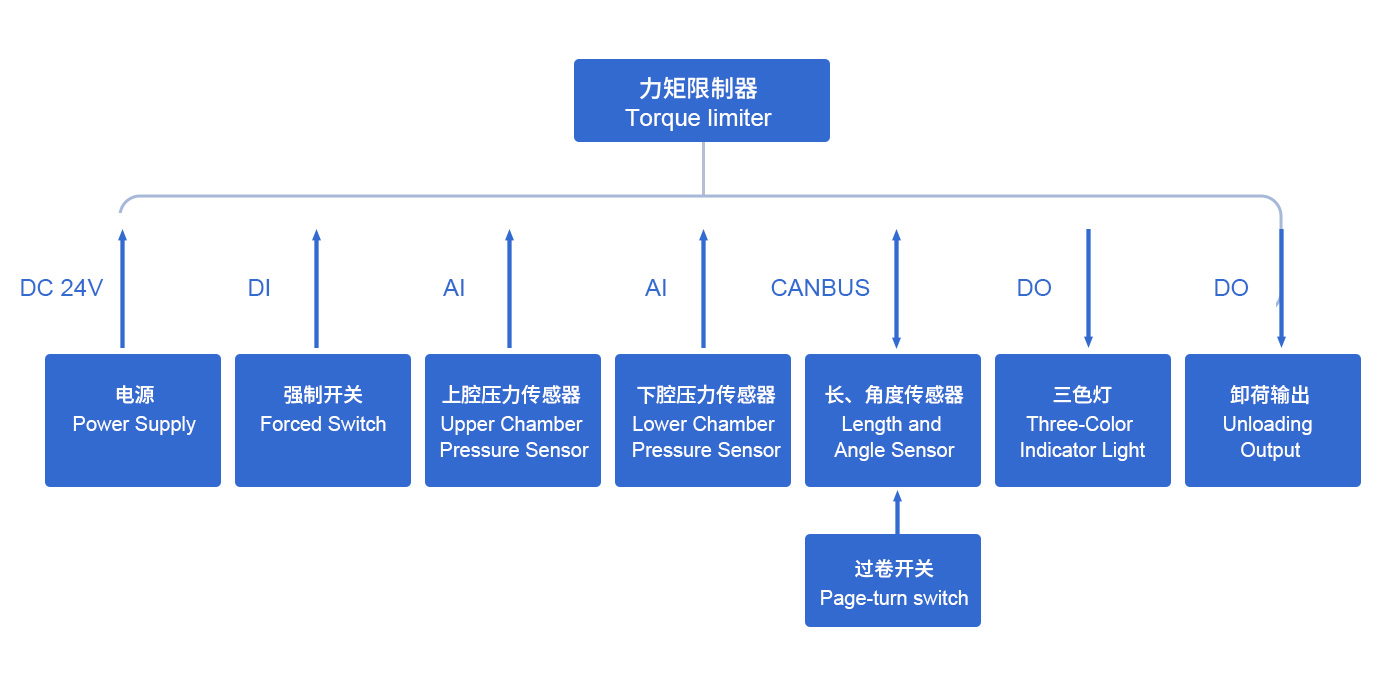

系统组成：

在各类起重机工作过程中，如发生实际起重量（吊重）超出额定范围，则会引发起重机主要钢结构部件的损坏（折断或开裂）甚至整机倾翻，后果不堪设想。力矩限制系统可以为您的起重设备提供安全保障，有效地防止超载运行，避免起重机发生安全事故，并充分发挥和利用设备的潜力。迈新力矩限制系统集微电子技术、智能故障诊断技术、动态系统监控技术于一体，融合液压系统数学建模技术，采用工业级高分辨率彩色显示器，与传感器和控制模块组成新型智能安全监控系统。在设计上采用大量的新研究成果，吸收同类产品的众多优点，并在此基础上重新设计，使性能得到明显的改进，可靠性得到显著提高，是具有国内先进水平的工程机械智能监控系统。公司立足于工程机械行业，致力于探索和创新工程机械类产品的电子化、电液一体、信息化、系统成套领域的新技术应用，推动工程机械控制系统关键部件的研发与产业化，不断增强企业自身在行业技术领域的核心竞争力。

功能介绍：
